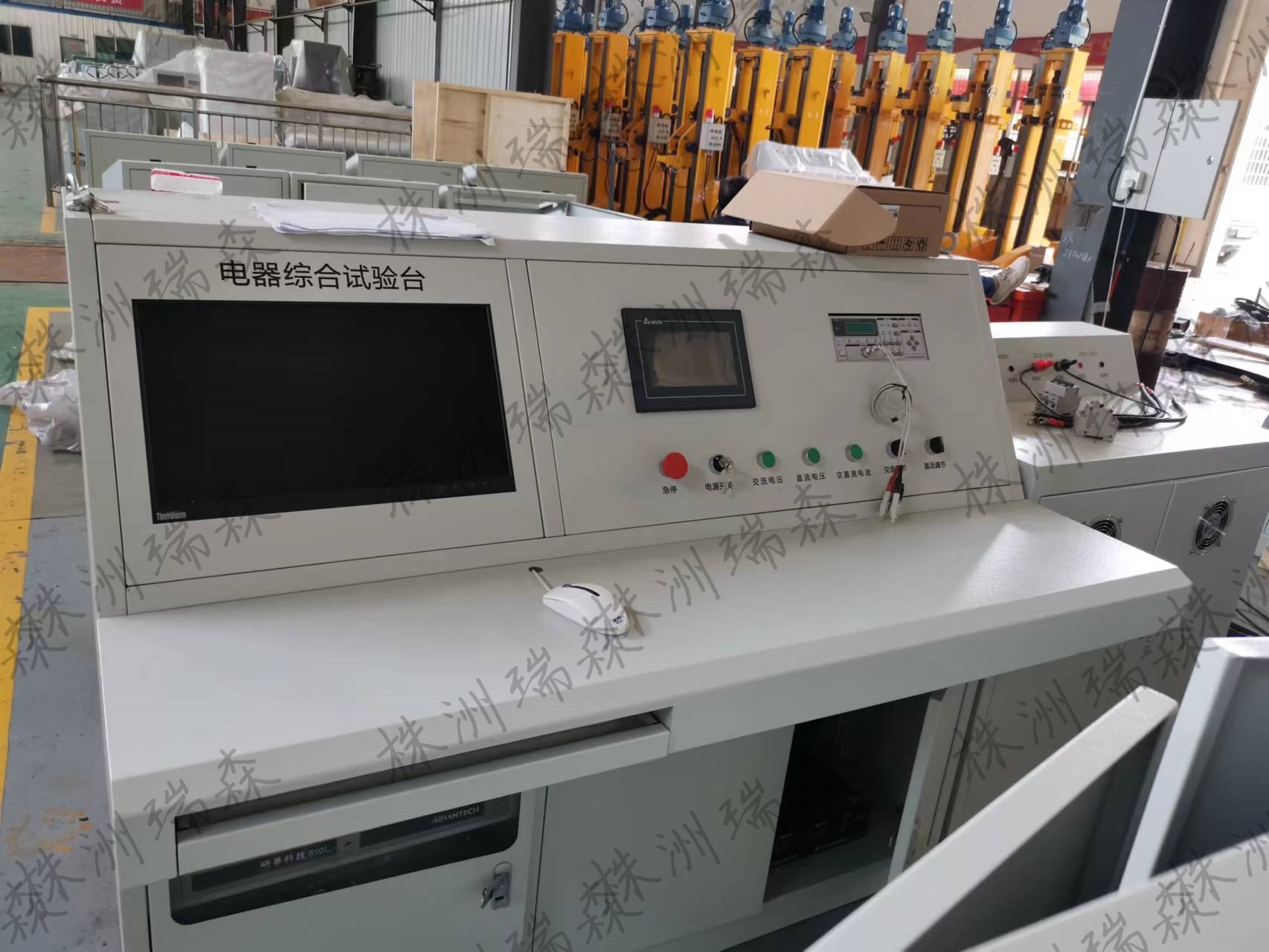

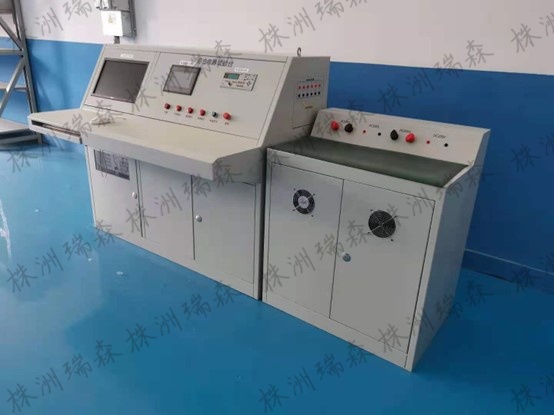

电气综合试验台、万能继电器试验台

设备用途

该电器综合试验台应用于对交、直流电磁接触器、中间继电器、电压继电器、电流继电器、热继电器、空气开关、时间继电器等触点电器开关元件的动作性能试验及参数整定，可完成地铁车辆时间继电器延时时间整定、线圈电阻测试；瞬动继电器及欠压保护继电器吸合电压、释放电压、线圈电阻测试；交、直流接触器吸合电压、释放电压、线圈电阻、触点电阻测试；热继电器动作电流、脱扣时间、触点电阻测试；断路器动作电流、脱扣时间、触点电阻测试。对有元件线圈及触点的绝缘电阻测试；具备多种电气测试功能，能满足不同设备电气参数测试的需求。

技术参数：

1)、输入电源：    AC380V±10%,50Hz；

 2)、输入功率：    5KVA；

 3)、输出电压：    直流可调电压  DC 0～150V （检测精度≤0.2%）；

                    交流可调电压  AC 0～400V （检测精度≤0.2%）；

 4)、输出电流：    直流可调电流  DC 0～100A （检测精度≤0.2%）；

                    交流可调电流  AC 0～100A （检测精度≤0.2%）；

 5)、电阻测量：    接触电阻测量范围    0～10KΩ  （测试分辨率1mΩ）；

                   绝缘电阻测量范围    0～200MΩ （测试精度±5%）；

               线圈阻值测量范围   0～1MΩ， （测试精度≤0.2%）；

 6)、时间测量：    量程范围 0～30min,  (测量精度≤1s).

                 量程范围 0～60s  (测量精度≤1ms)。
